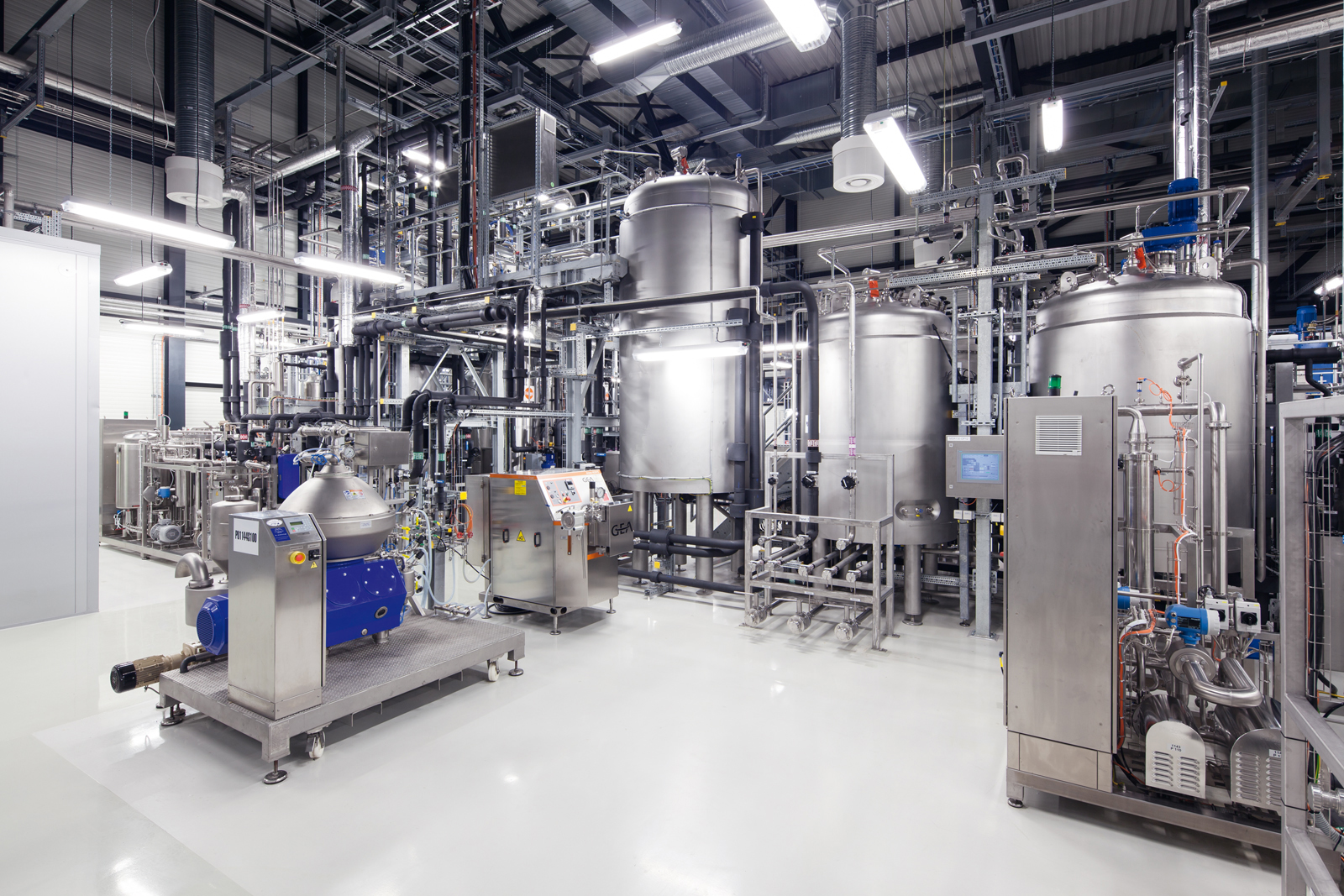

Fraunhofer-Zentrum für Chemisch-Biotechnologische Prozesse CBPDie Ausstattung im Bereich Biotechnologische Verfahren umfasst zwei modular aufgebaute Technikumshallen der biologischen Sicherheitsstufe 1, wobei eine der Hallen unter ATEX-Bedingungen betrieben werden kann.
Der BioEconomy HUB will Bioökonomie-Unternehmen durch Zugang zu Pilotanlagen und etablierten Infrastrukturen, Dienstleistungen und Netzwerken unterstützen.
© Gunter Binsack / Fraunhofer CBP
Biotechnologische Konversion
Ausstattung
Kultivierung
- Fermenterkaskade mit Nennvolumen von 10, 100, 300, 1000 und 10 000 L, ausgestattet mit je vier Vorlagebehältern, sowie umfassender Automatisierung und Mess- und Regeltechnik
- UHT-Anlage zur kontinuierlichen Sterilisation von Fermentationsmedien
- ATEX-Fermenter (Nennvolumen 500 L) zur Umwandlung oder Herstellung leichtentzündlicher Chemikalien
- Kontinuierliche Prozessführung bei Fermentationen durch Zellrückhaltung (sterilisierbare Cross-Flow-Filtrationsanlage mit automatischer Füllstandregelung)
- Online-Messung der Alkoholkonzentration im Reaktor und CO2 / O2 im Fermentationsabgas
Produktaufarbeitung und Konfektionierung
- Ernte der Fermentationssuspension sowie Zwischenlagerung von Produktlösungen über gerührte und temperierbare Behälter (500 (mobil), 2000, 5000 und 10 000 L)
- Biomasseabtrennung (Tellerseparatoren 0,5 – 2 m3 / h,
Vakuumtrommelzellenfilter 0,5 m² und Filterpresse 1,6 m²) - Zellaufschluss (Homogenisator 0,4 m3 / h, 1000 bar, optional mit anschließender Durchflusskühlung)
- Membranfiltration (MF / UF) für Entsalzung und Produktkonzentrierung; bis zu 500 kg/h Feeding möglich; flexibler Einsatz von Spiralwickelmodulen (Material, Cut-off)
- Feinreinigung über Flüssigchromatographie (35 L Säulenvolumen, bis zu 180 L/h Durchfluss)
- Kristallisatoren (180 L, 800 L) mit nachgeschaltetem Vakuumfiltertrockner (0,5 m2) in ATEX-Ausführung
- Sprüh- (5 kg / h) und Gefriertrocknung (0,8 m2) zur Konfektionierung der Produkte
