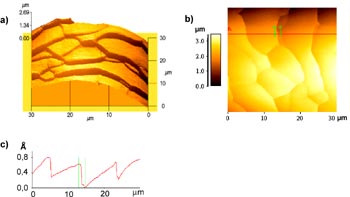

Fraunhofer-Institut für Grenzflächen- und Bioverfahrenstechnik IGBMenschliches Haar
Topografie eines menschlichen Haares.
Aus der Aufnahme der Topografie eines menschlichen Haares kann die Höhe der Schuppkanten ausgewertet werden.
a) 3D - Darstellung
b) Aufsicht
c) Höhenprofil
Beispiele für die Rasterkraftmikroskopie (AFM)

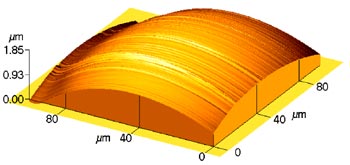

Flüssig-flüssig-Grenzfläche
Dijodmethan-Tropfen unter Wasser.
Beispiel:
Dijodmethan-Tropfen unter Wasser
Flüssig-flüssig-Grenzflächen können mittels der Flüssig-meßzelle abgebildet werden.

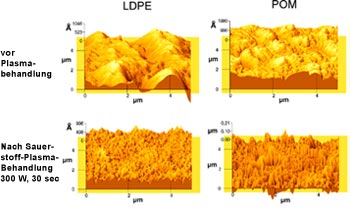

Erhöhung der Mikrorauheit von Kunststoffen nach einer Sauerstoff-Plasma-Behandlung
Erhöhung der Mikrorauheit von Kunststoffen nach einer Sauerstoff-Plasma Behandlung.
Verschiedene Blutbestandteile
Blutbestandteile abgebildet mit dem AFM.
Auch biologische Materialien können mit dem AFM abgebildet werden:
a) verschiedene Blutbestandteile (Erythrozyten, Leukozyten und Thrombozyten)
b) ein Thrombozyt
Abbildung von Alzheimer-Fibrillen
Abbildung von Alzheimer-Fibrillen.
Die Erforschung und Untersuchung von Gehirnfibrillen spielt bei der Erforschung der Alzheimer Krankheit eine wichtige Rolle.
Klassische histomorphologische Merkmale der Alzheimer Krankheit sind die Plaques und die sogenannten Alzheimer-Fibrillen, die sich in der Großhirnrinde und im Hippocampus anhäufen.

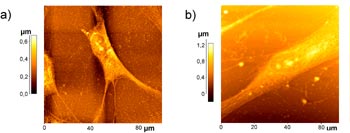

Menschliche Hautzelle
Menschliche Hautzelle abgebildet mit dem AFM.
Abbildung einer menschlichen Hautzelle.
a) Zytoplasmaausläufer
b) Kernbereich

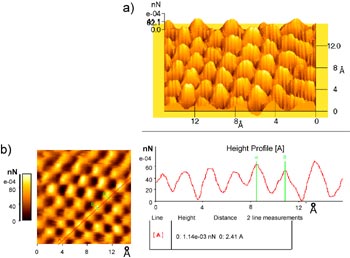

Atomare Auflösung an einer Graphitprobe
Atomare Auflösung an einer Graphitprobe.
Im constant-height-mode können die Atome eines Graphitgitters abgebildet und aus dem Linienprofil die Abstände der einzelnen Atome bestimmt werden.
a) 3D-Darstellung der Graphitoberfläche
b) Linienprofil zur Bestimmung des Atomabstandes

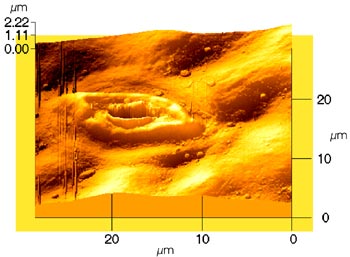

Spaltöffungsmechanismus an einer Blattpflanze
Spaltöffungsmechanismus an einer Blattpflanze.
Der Gasaustausch und die Wasserdampfabgabe bei Pflanzen findet über den Spaltöffnungsmechanismus statt.

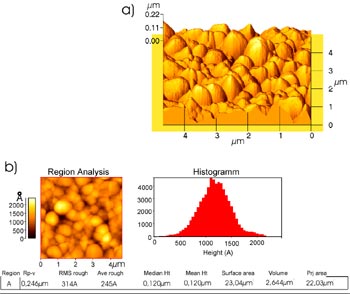

Rauheitsanalyse
Rauheitsanalyse mit AFM.
Auf einem Aluminiumsubstrat wurde mittels Plasmapolymerisation eine Siloxanschicht in Kombination mit einer Plasmaalkanschicht aufgebracht.
a) Siloxanschicht auf Aluminium
b) Rauheitsanalyse der Siloxanschicht

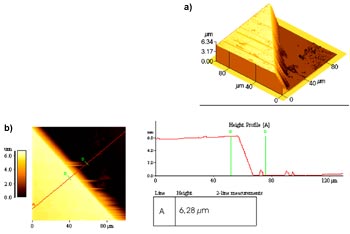

Bestimmung von Schichtdicken
Bestimmung von Schichtdicken mit AFM.
Ermittlung der Schichtdicke einer plasma-abgeschiedenen BCN-Schicht auf einem Si-Wafer. Die Kante wurde durch Abkleben während der Beschichtung erzeugt.
a) BCN Schichtkante
b) Linienprofil der Kante
Liposomen
Messung der Größe und Größenverteilung von Liposomen mittels AFM.
Liposomen sind Fetttröpfchen wie sie zum Beispiel in Kosmetika eingesetzt werden. Mit dem AFM kann die Größe und die Größenverteilung der Liposomen gemessen werden.
a) mehrere Liposomen
b) einzelnes Liposom
c) einzelnes Liposom

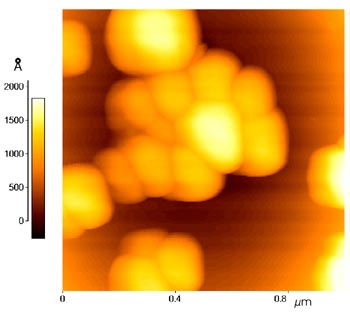

Polymere Latices
Polymere Latices.
Anwendung:
Beschichtung von Membranen für die chirale Trennung
