Infrarotspektroskopie und -mikroskopie (FT-IR)

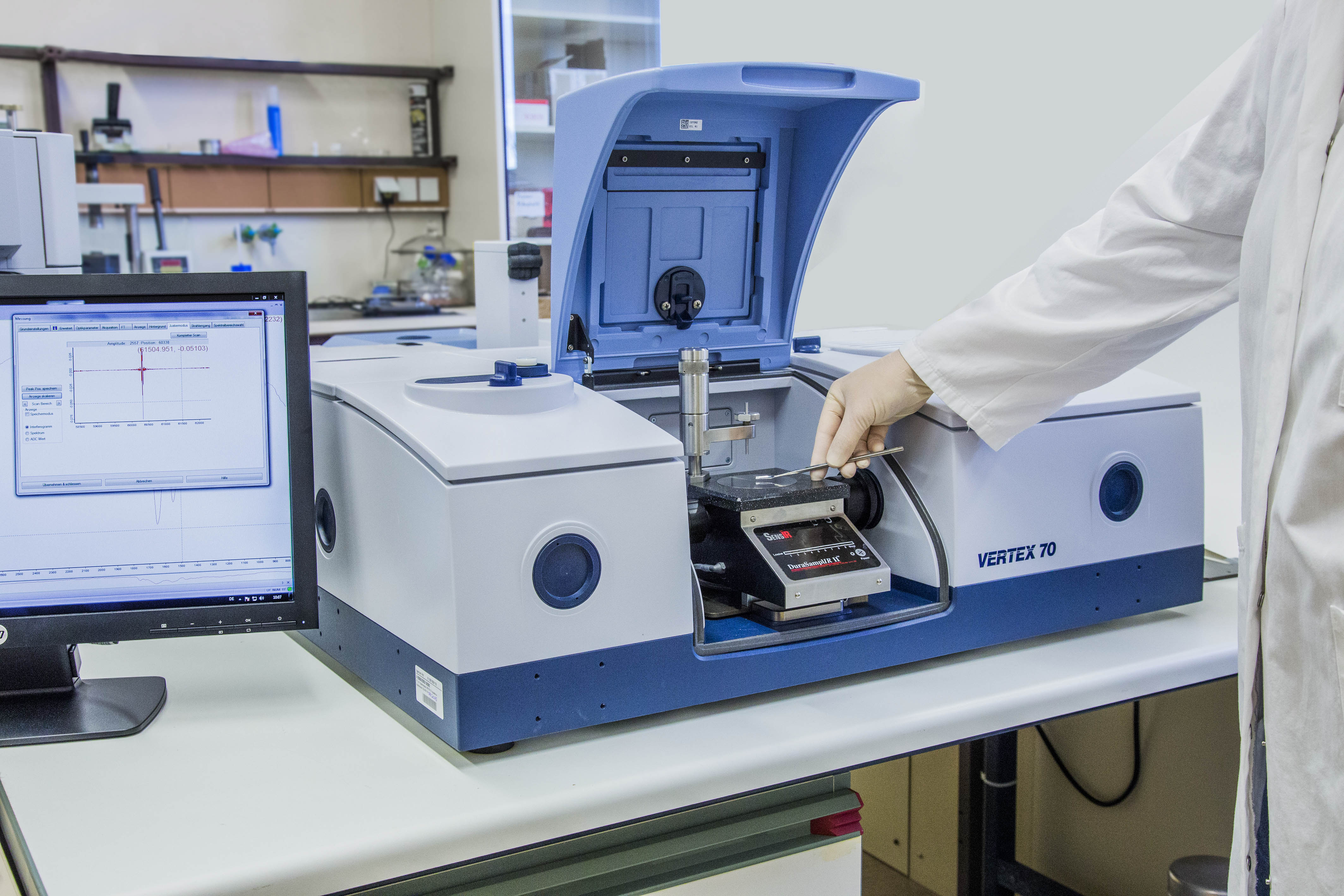

IR-Spektrometer Vertex 70.
© Fraunhofer IGB
IR-Spektrometer Vertex 70.

Die Infrarotspektroskopie ist eine häufig genutzte Analysemethode um chemische Informationen einer Probe zu erhalten. Sie liefert z. B. Aussagen über die funktionellen Gruppen eines Moleküls, die Zusammensetzung von molekularen Mischungen oder die Sekundärstruktur von Proteinen.
Die IR‑Spektroskopie ermöglicht die Identifizierung von Polymeren, Pharmazeutika oder Industriechemikalien, sie kann z. B. dazu genutzt werden, um Verunreinigungen in Stoffen zu erkennen.
Durch charakteristische Banden im gemessenem Schwingungsspektrum können so ggfs. schnell Hinweise auf chemische Bestandteile im analysierten Material aufgefunden werden.
Die abgeschwächte Totalreflexion (ATR) hat sich in den letzten Jahrzehnten zur Standardtechnik entwickelt. Sie ist eine schnelle und einfache Methode, egal ob fest oder flüssig, organisch oder anorganisch, für die meisten Proben ist keine aufwändige Vorbereitung erforderlich.
Bei der FTIR‑Mikroskopie wird der IR‑Strahl durch eine feine Blende eingegrenzt und es sind ortsaufgelöste IR‑spektroskopische Untersuchungen möglich.

Messapparaturen

© Fraunhofer IGB
FTIR Gesamtsystem Vertex 70 Mikroskop.

Ein vielfältiges Messzubehör steht zur Verfügung um Proben verschiedenster Art und Beschaffenheit (fest, flüssig, gasförmig, pastös, Pulver) untersuchen zu können.

FTIR-Spektrometer Vertex 70

Zubehör

  • Raumtemperatur DLaTGS‑Detektor
  • MCT‑Detektor, PV, flüssig Stickstoff gekühlt 12000‑850 cm‑1
  • ATR‑Einheit Diamant mit Andruck 1‑fach Reflexion, (Bruker Platinum ATR)
  • ATR Einheit Diamant mit Andruck 3‑fach Reflexion (DuraSamplIR)
  • Horizontale ATR‑Einheit mit Andruck, ZnSe und Ge Kristall 45 ° (PIKE)
  • Horizontale ATR‑Einheit mit Dialyseaufsatz ZnSe und Ge ATR-Kristall (Bio‑ATR) für biologische und medizinische Applikation 5‑80 °C temperierbar
  • streifender Einfall 80 ° (PIKE)
  • DRIFT Einsatz (PIKE EasyDiff) für diffuse Reflexions-Messungen
  • Diverse Einsätze für Messungen in Transmission und Reflexion

FTIR-Mikroskop Hyperion 3000

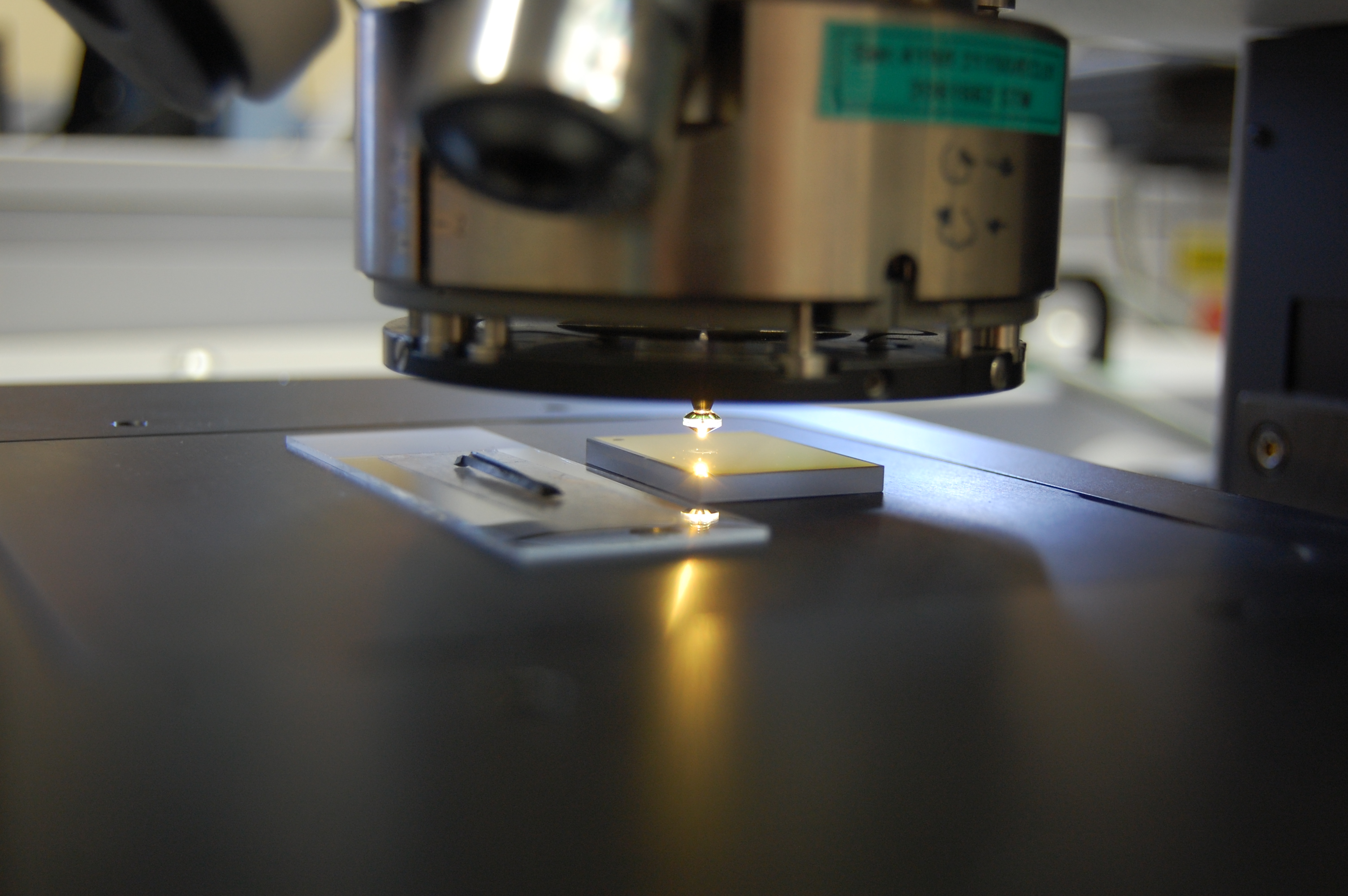

µATR-Goldspiegel-Reflexion.
© Fraunhofer IGB
µATR-Goldspiegel-Reflexion.

Zubehör

  • 4x Glasobjektiv zur visuellen Übersichtsbetrachtung
  • 15x Vergrößerungsobjektiv, für Messungen in Reflexion und Transmission
  • 20x ATR-Objektiv mit Ge und ca. 100 µm Kristallfläche, auch in Reflexion verwendbar
  • 15x GIR Streiflicht-Objektiv
  • FPA Detektor, Photovoltaisches MCT-Focal-Plane-Array-Detektionssystem
