Hochauflösende Rasterelektronenmikroskopie (FE-REM) mit elektronen- und röntgeninduzierter EDX Analytik

© Fraunhofer IGB

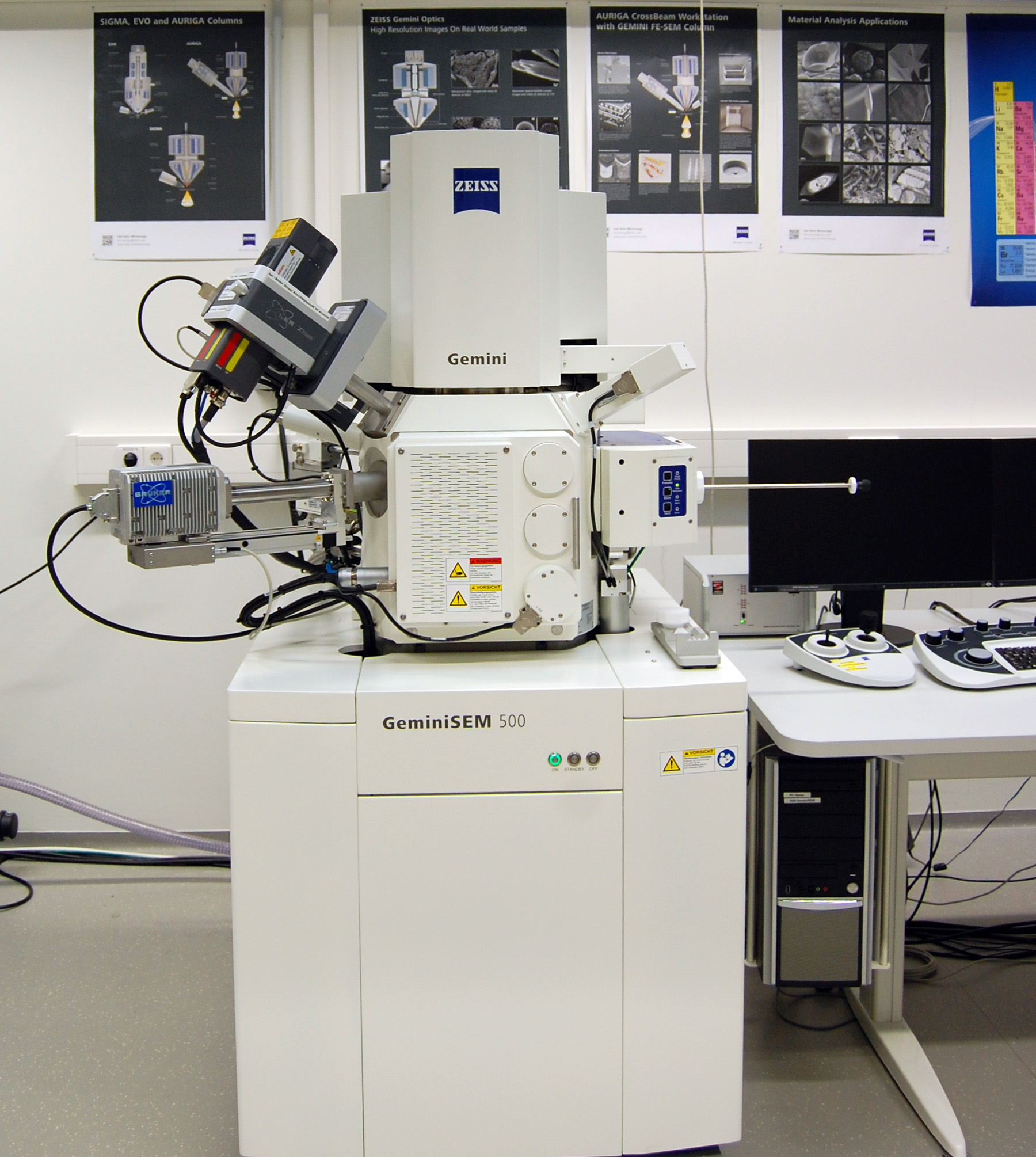

GeminiSEM 500.

Mittels der Rasterelektronenmikroskopie ist über einen großen Vergrößerungsbereich die Betrachtung von Oberflächenformen räumlich strukturierter Objekte möglich.
Durch geeignete Proben‑Präparationen können Oberflächen oder Bruchkanten von fast allen Materialien die eine Vakuumstabilität haben untersucht werden.
In der Grenzflächen-, Nanopartikel- oder Membrananalytik liefert die Analyse und Darstellung von Strukturen im Bereich von wenigen Nanometern bis zu Mikrometern Informationen und Hinweise zu Poren- und Partikelgröße, Risse und Rauigkeit, Kavitäten oder sonstigen besonderen Formen.
Das am Fraunhofer IGB vorhandene GeminiSEM500 (Fa. Zeiss SMT) ist ein Feldemission‑Rasterelektronenmikroskop (FE‑REM) und eignet sich auch zur Analyse von strahlenempfindlichen Proben, nichtleitenden Materialien und um oberflächennahe Informationen zur Beschaffenheit der Probe zu erhalten.
Durch Interaktion des Elektronenstrahls mit der Probe entstehen Röntgenstrahlen, die Informationen über die chemische Elementzusammensetzung liefern. Dafür sind zwei EDX‑Detektoren (XFlash und FlatQuad Fa. Bruker Nano) eingebaut. Über das REM‑Imaging können gezielt interessierende Probenstellen aufgesucht und in kleinsten Volumina auch geringe Elementzusammensetzungsunterschiede nachgewiesen und detektiert werden.

Prinzip und Signale in einem Rasterelektronenmikroskop

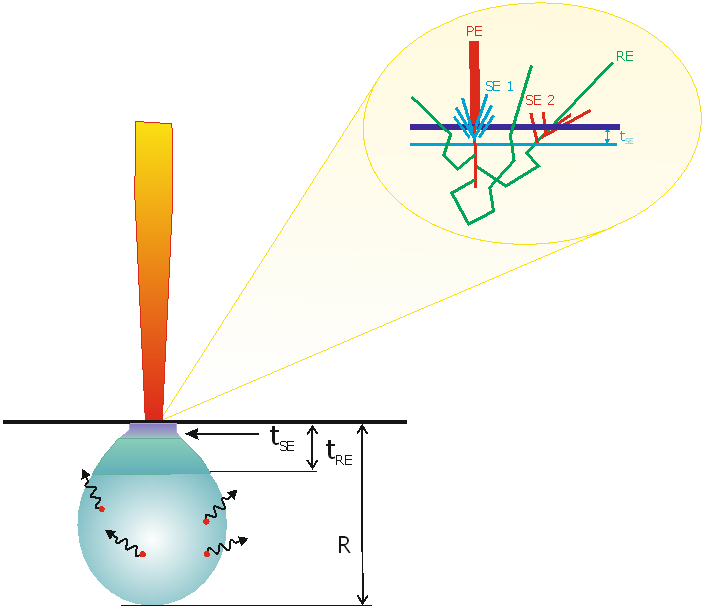

Wechselwirkungsvolumen und Signale.

Ein Primärelektronenstrahl wird mithilfe einer Elektrodenkathode und Beschleunigung zur Anode hin, erzeugt und durch nachfolgende elektromagnetische Linsen auf die Oberfläche der zu untersuchenden Probe möglichst fein fokussiert.

Ein thermischer Schottky Feldemitter garantiert eine hohe und stabile Strahlstromstärke. Durch eine cross‑over freie elektronenoptische Säule (Beam Booster) ist eine Hochauflösende Abbildung und Signalerfassung im Niederspannungsbereich möglich. Durch eine sogenannte NanoVP Vorrichtung sind mit variabler Druckeinstellung und unter bestimmten Voraussetzungen und Gegebenheiten auch hochauflösende Abbildung von nichtleitenden Materialien möglich.

In der Probe werden in einem von der Beschleunigungsspannung und der Materialzusammensetzung abhängigem Wechselwirkungsvolumen Sekundärelektronen (SE1 und SE2), Rückstreuelektronen (BSE) und Röntgenstrahlung erzeugt. Die Energie der Röntgenstrahlung ist von der Ordnungszahl des emittierenden Atoms abhängig und damit für das betreffende Element „charakteristisch“. Alle diese Signale können mit entsprechenden Detektoren registriert werden.
Topographie-, Material- und/oder Elementkontraste können so abgebildet werden.



Mikroanalysesystem (EDX und Mikro-RFA)

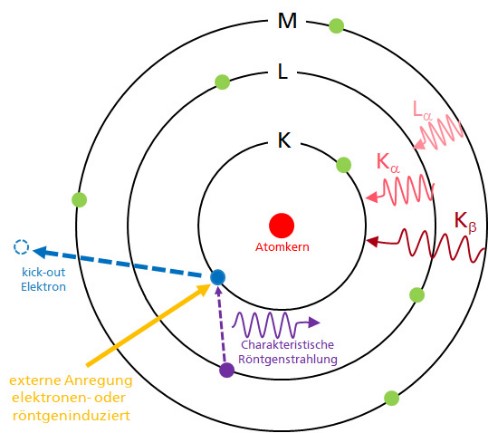

Entstehung von charakteristischen Röntgen-Quanten induziert durch auftreffende Elektronen oder Röntgenstrahlung.

Die Röntgenstrahlung, die im Elektronenmikroskop durch die Interaktion zwischen Probe und den einfallenden Elektronen entsteht kann durch den zusätzlichen Anbau von EDX‑Detektoren analytisch genutzt. Die Ermittlung der lokalen chemischen Zusammensetzung des Probenmaterials auf einer mittels dem REM abgebildeten Oberfläche ist dadurch möglich. Abhängig von Beschleunigungsspannung und der Probenmatrix ist eine Ortsauflösung von ca. 1 µm und gegebenenfalls. sogar darunter möglich.
Es können Spotmessungen, Linienprofile oder Elementverteilungsbilder aufgenommen werden.
Durch die Bestrahlung des Probenmaterials mit einer fein fokussierbaren Röntgenquelle (XTrace Source, Mikro‑RFA) wird eine elementspezifische Fluoreszenzstrahlung angeregt. Die Analytik und Detektion von Spuren-Elementen oder schwereren Elementen im sub‑mm Bereich ist möglich.

Probenanforderung und Anwendungen

Das Probenmaterial muss in fester Form vorliegen, es sollte vakuumverträglich sein (geringer Dampfdruck, vernachlässigbare Gasabgabe) und es sollte unempfindlich gegenüber Elektronenstrahlen sein.
Die Probengröße sollte idealerweise kleiner 1 cm in der Höhe und in der Fläche (zuschneidbar) ca. 1 cm2 groß sein. Untersuchungen, auch von größeren Probenmaßen, sind mit Rücksprache und ggfs. abgesprochenen Vorpräparationen möglich.



Anwendungsmöglichkeiten und Einsatzbereiche

  • Topographie und Morphologie von technischen Materialien und funktionalen Oberflächen,  z.  B. Darstellung von Ablagerungen, mikrobiellem Bewuchs, (partikulären) Verunreinigungen o. ä.
  • Querschnitt oder Bruchkantenansicht von polymeren und anorganischen Werkstoffen
  • Darstellung und Bestimmung von Schichtdicken und Schichtstrukturen
  • Darstellung und Bestimmung der Porengröße/-dichte oder der Kavitäten von Membranen
  • Darstellung und Bestimmung der Partikel- und Strukturgrößen von Nanomaterialien
  • Darstellung und (Element-) Identifizierung von Materialfehlern/Einschlüssen

Anwendungsbeispiele: Nanotechnologie, technische Materialien, Membranen, funktionale Oberflächen, Polymere und anorganische Stoffe, Mikroorganismen

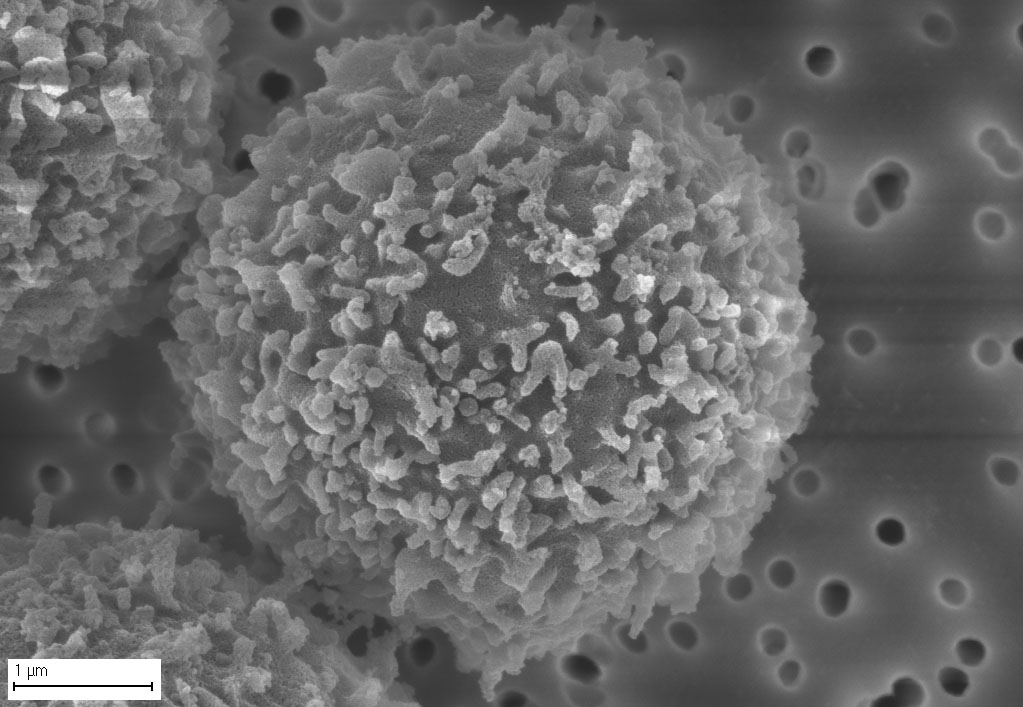

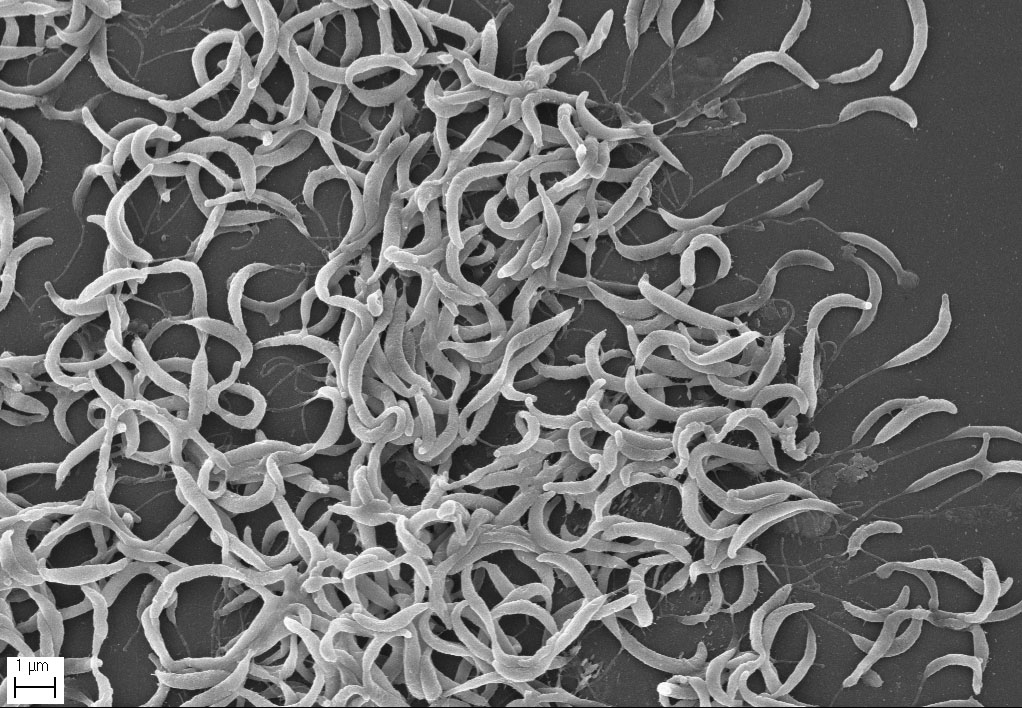

Oberflächenstruktur von humanen weißen Blutkörperzellen (WBC)

© Fraunhofer IGB
Schlechte Probenpräparation, keine Zellvereinzelung, verwaschene Oberflächenstruktur.
© Fraunhofer IGB
Gelungene Präparation, feinste Strukturen an der Oberfläche erkennbar.

Bruchpräparation einer Plasmaabscheidung

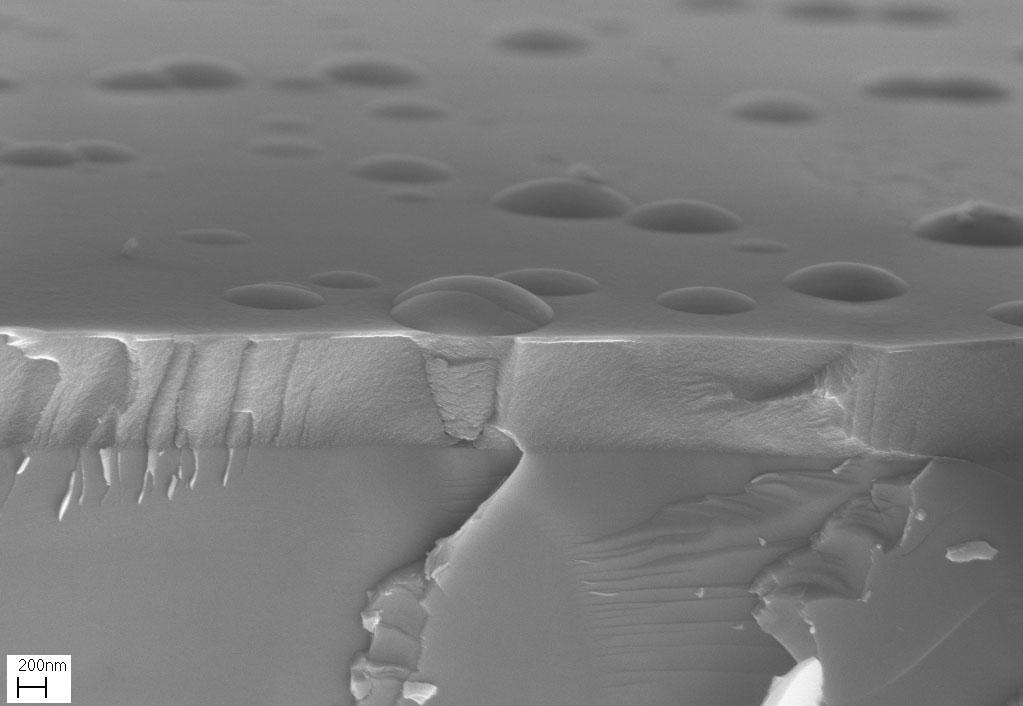

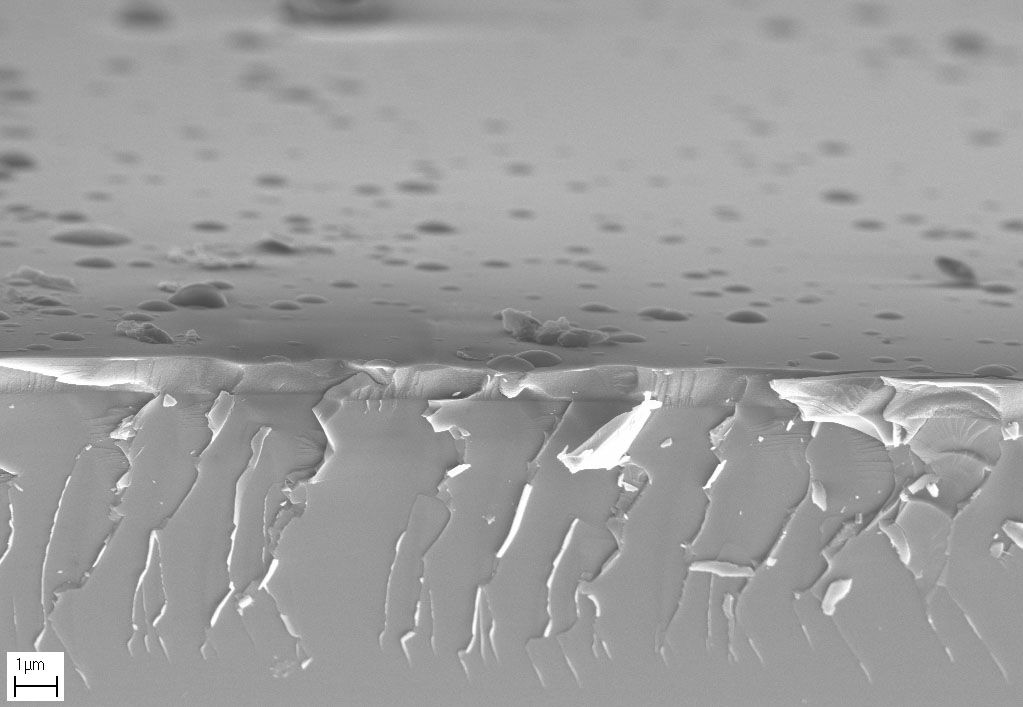

Mittels eines Niederdruckplasma wurde auf einer glatten Substratoberfläche eine Schichtabscheidung erzeugt. Eine gleichmäßige Dicke ist erkennbar, aber auch signifikante Defektstellen.

© Fraunhofer IGB
© Fraunhofer IGB

Kernschale (core-shell) Nanopartikel

© Fraunhofer IGB

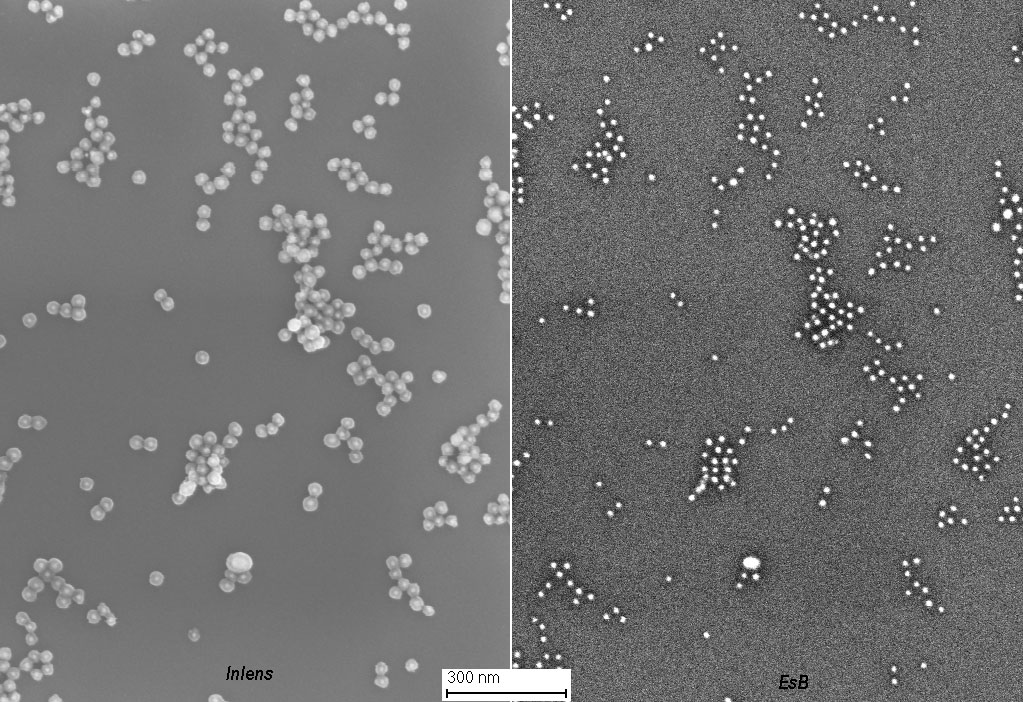

Linke Bildhälfte: InLens SE1-Signal. | Rechte Bildhälfte: EsB-Detektor, niederenergetische rückgestreute Elektronen (BSE).
© Fraunhofer IGB
Mixed Signalerfassung, Abbildung mit SE1 und BSE, die Grenze zwischen Hülle und Kern ist deutlich erkennbar.

Querschnittansicht einer vielfachen Schichtstapelabscheidung

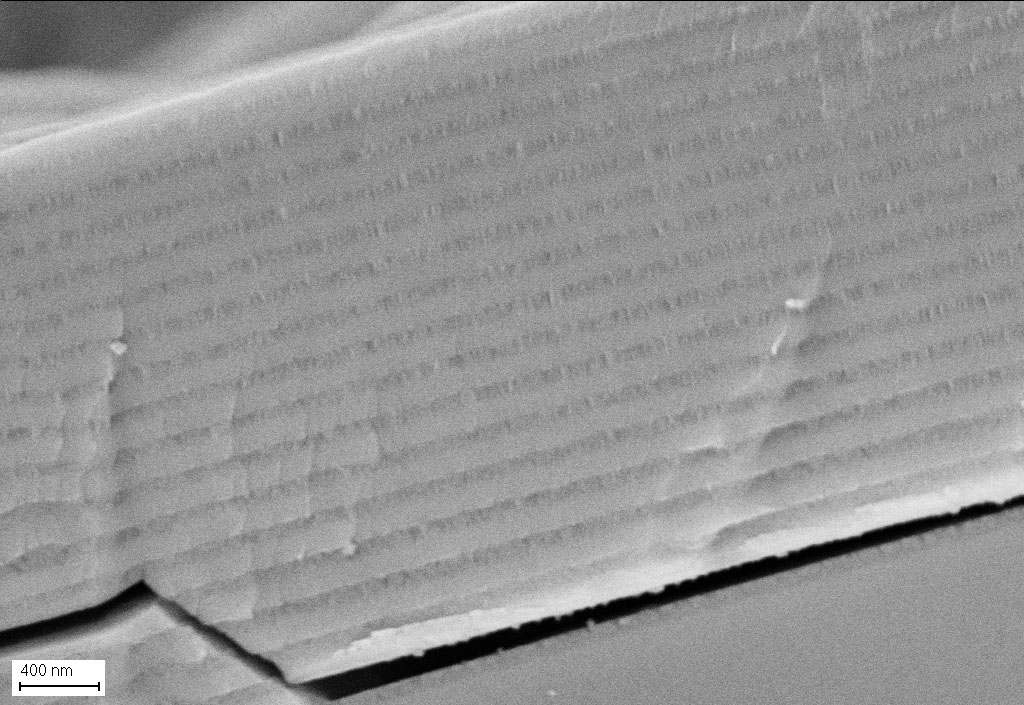

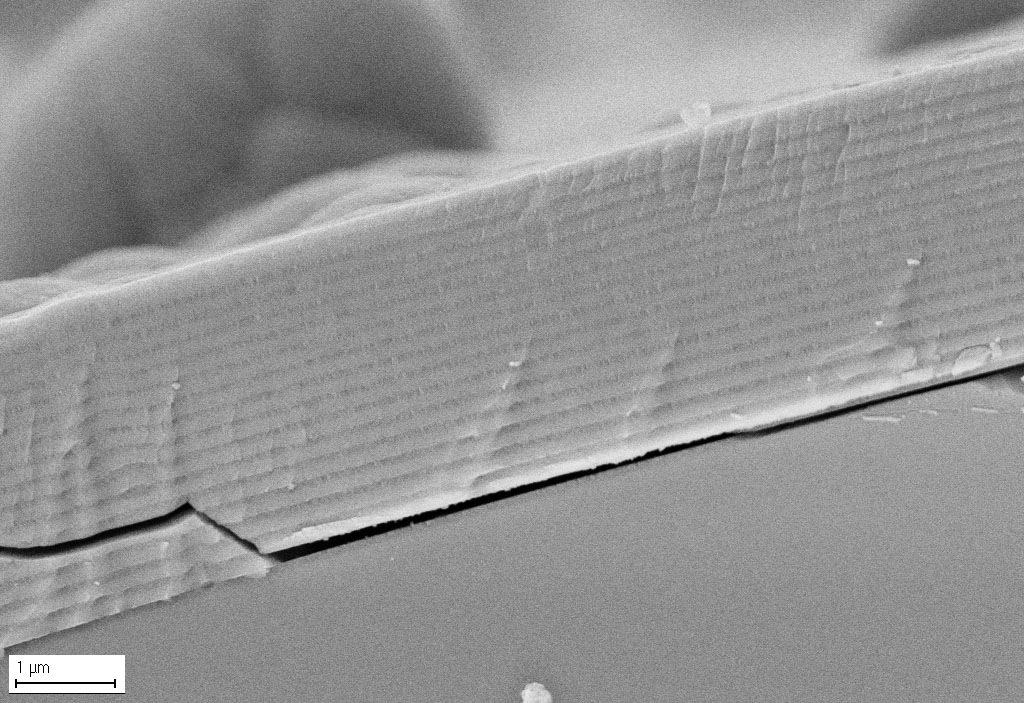

Im Wechsel sind je ca. 80 nm dicke Lagen mit unterschiedlicher Materialzusammensetzung erkennbar. Insgesamt 32 Schichtlagen.

© Fraunhofer IGB
© Fraunhofer IGB

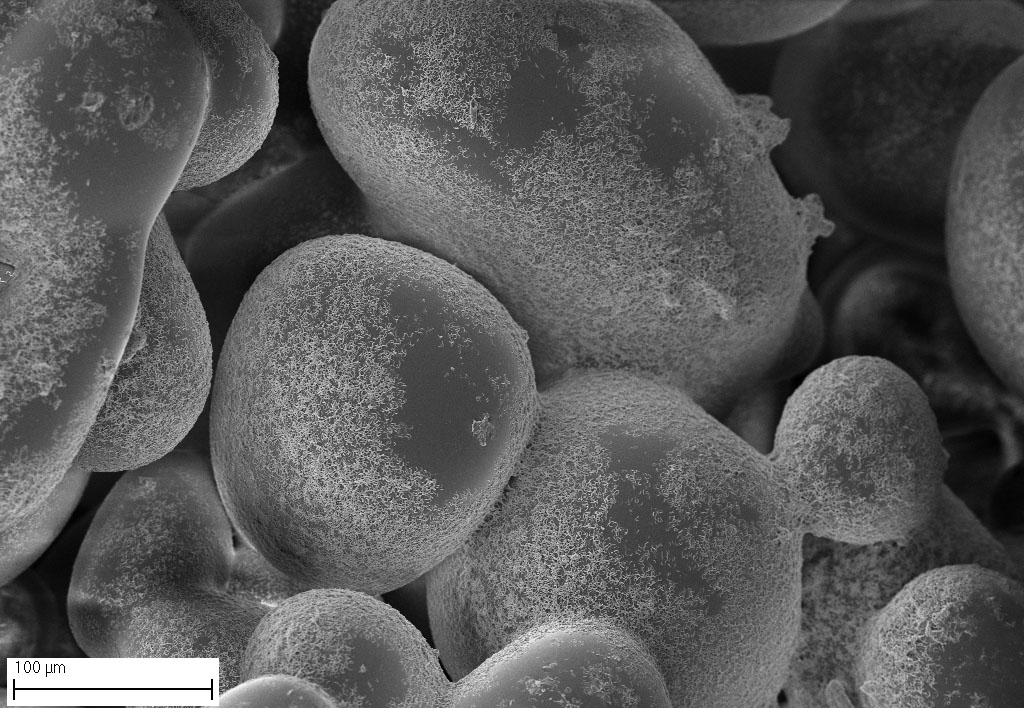

Biofilmablagerungen auf kugelförmigen Glasträgern

© Fraunhofer IGB
© Fraunhofer IGB

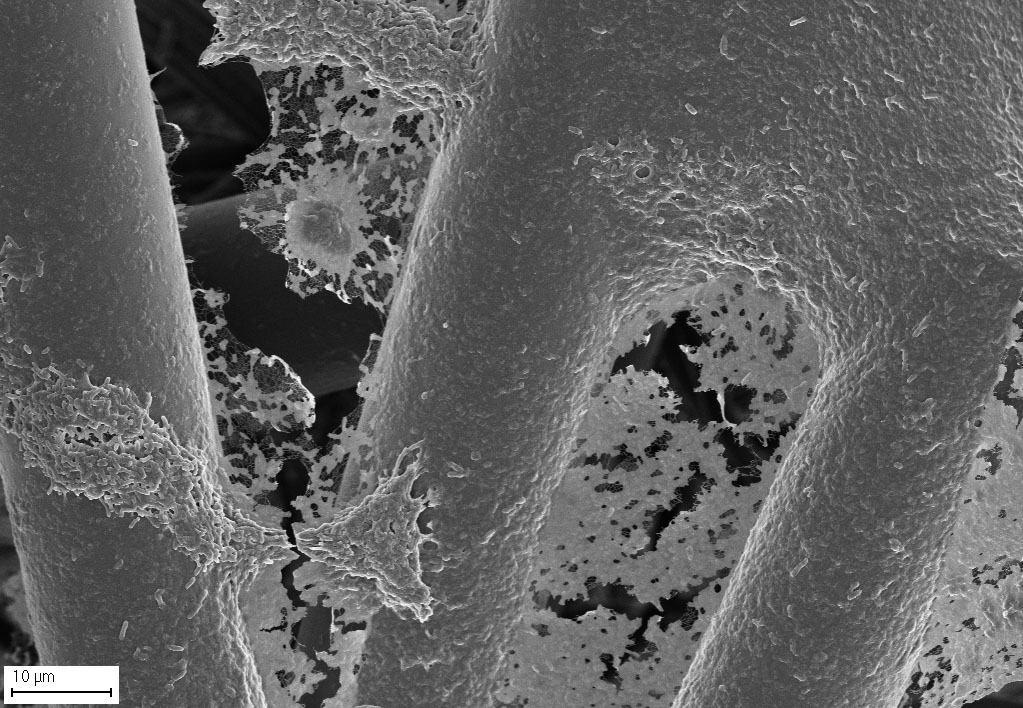

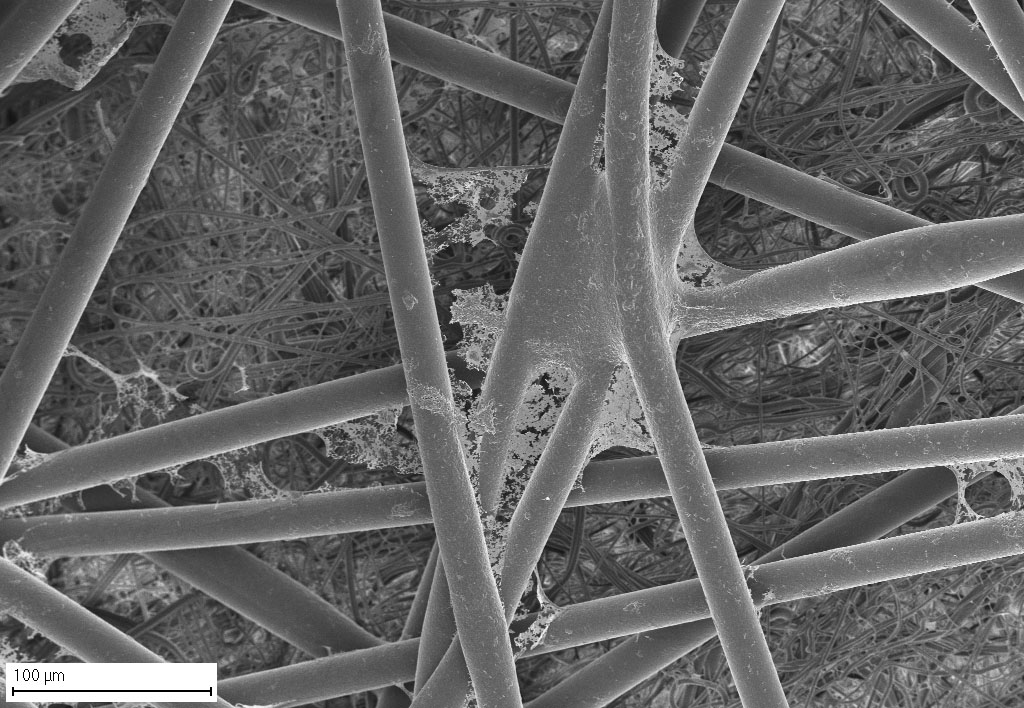

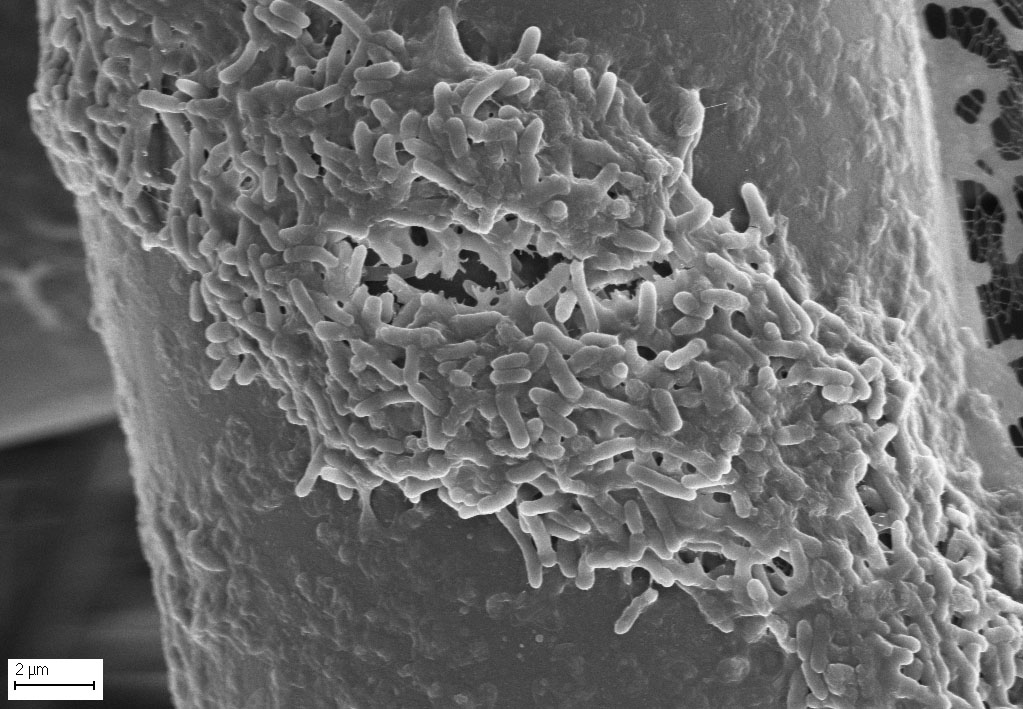

Dichter Bewuchs mit Mikroorganismen auf grobmaschigem polymeren Gewebevlies



© Fraunhofer IGB
© Fraunhofer IGB
© Fraunhofer IGB

3D-Strukturierung eines polymeren Materials

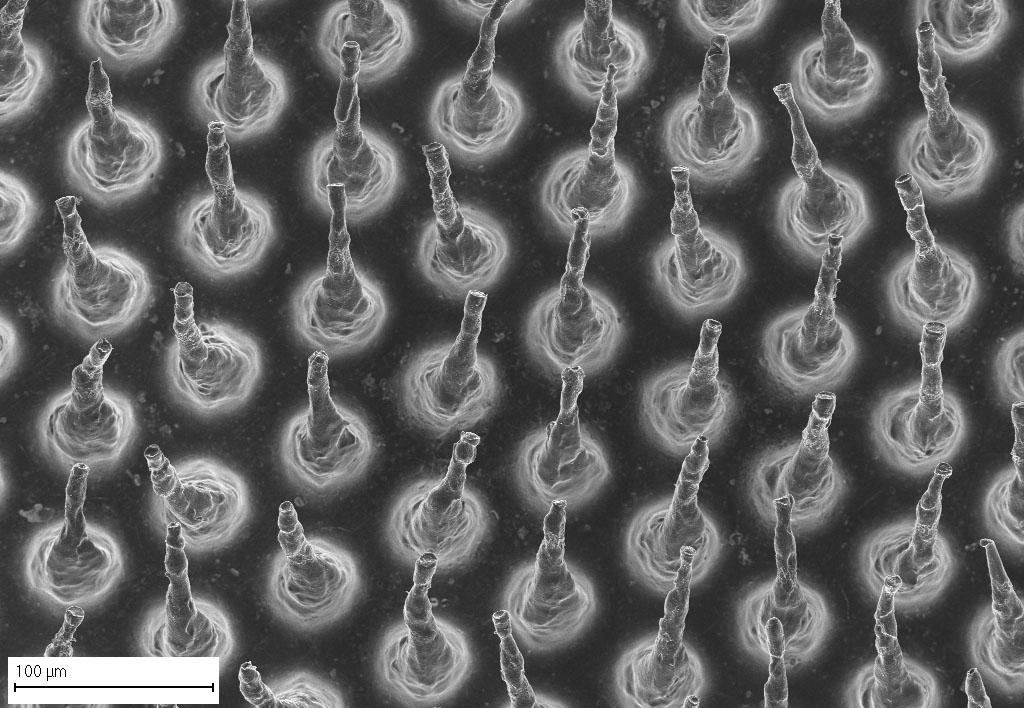

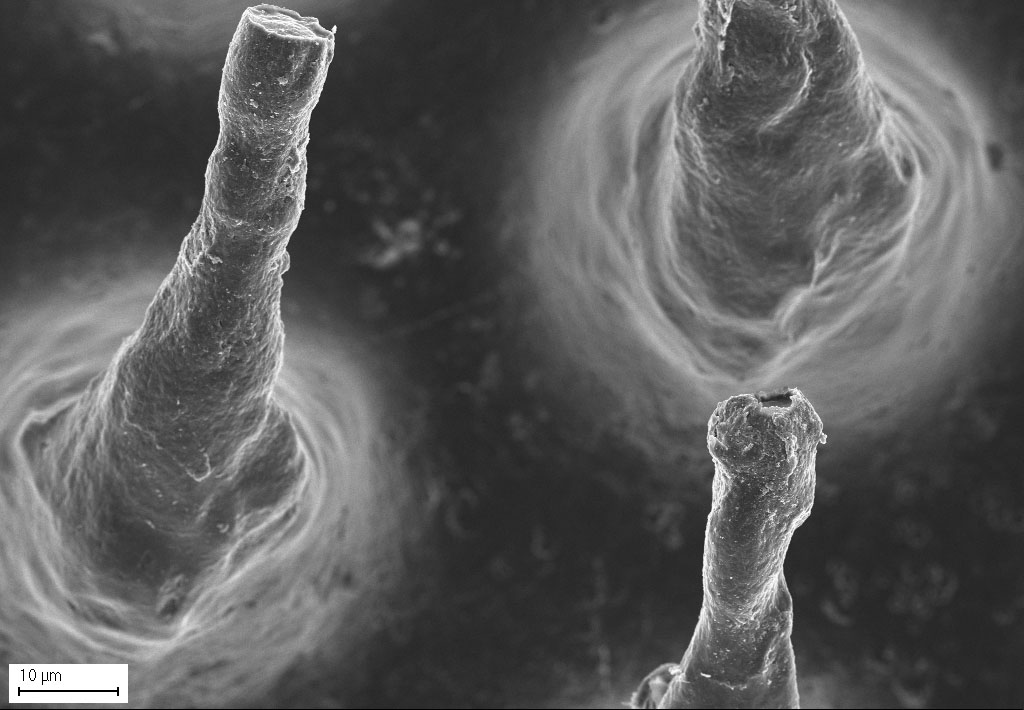

In Folie eingepresste regelmäßige „Hütchenform“. Eine erhabene Struktur mit hohem Aspektverhältnis ist erkennbar.

© Fraunhofer IGB
© Fraunhofer IGB

Sprühgetrocknete Nano- und Mikropartikel

Aus Phosphatpuffer mittels Sprühtrocknung erzeugte Mikro- und Nanopartikel.

© Fraunhofer IGB

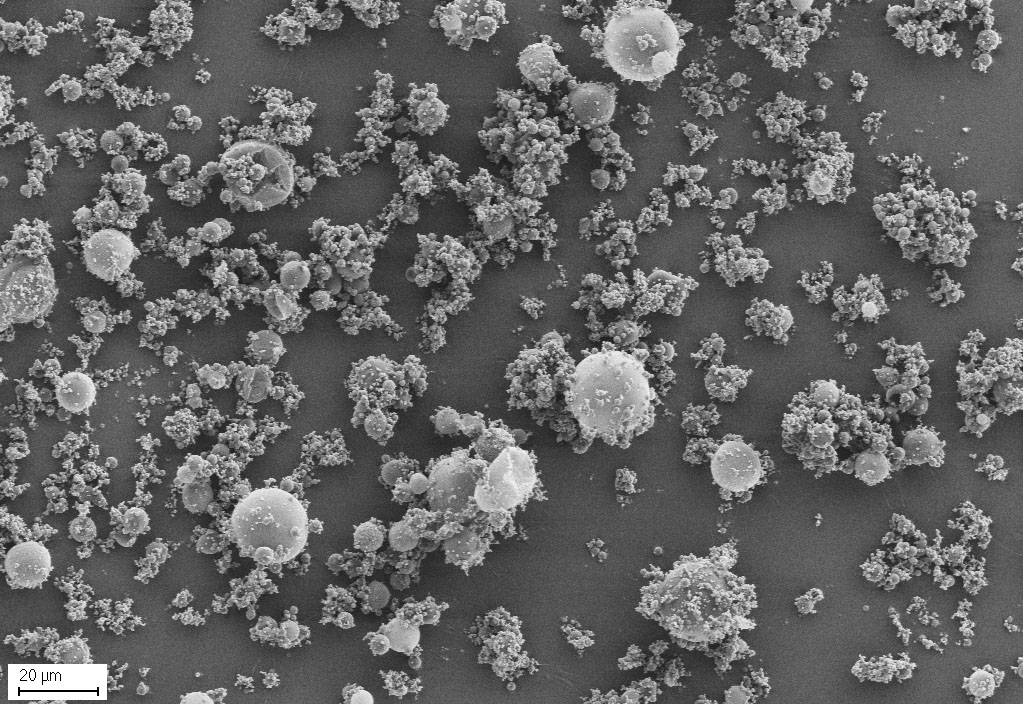

Übersichtsaufnahme.
© Fraunhofer IGB

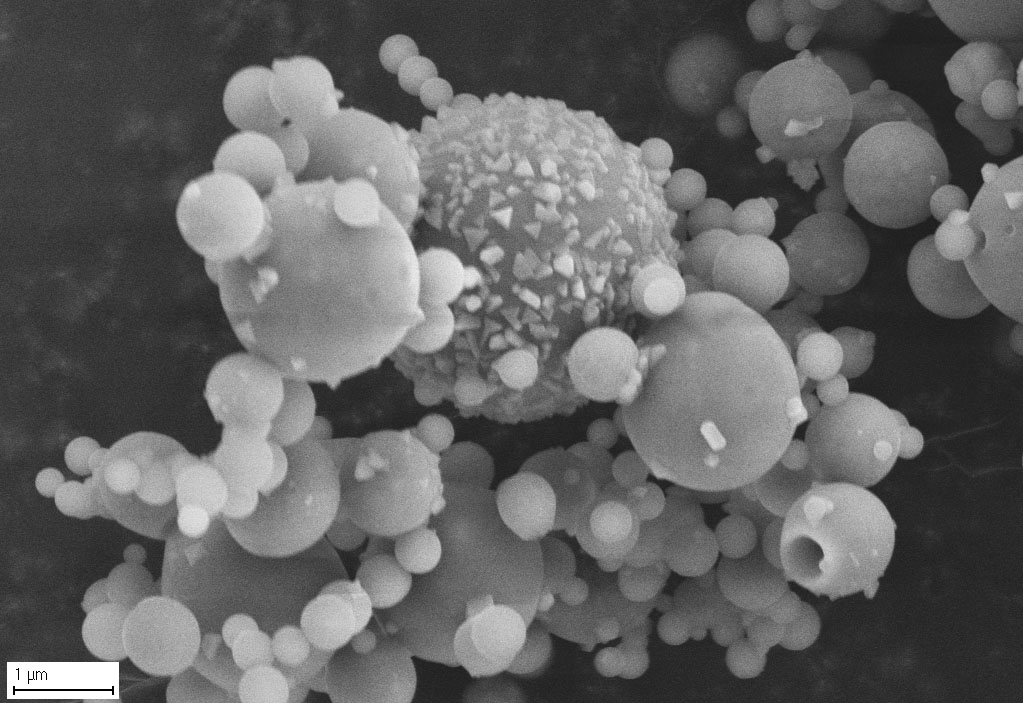

Detailansicht, adsorbierte Salzkristalle auf der Partikel-Oberfläche sind erkennbar.

Membranbeschichtung auf Metalldraht

Auf einem dünnen Metalldraht (Ø 0,3 mm) wurde eine Membranummantelung angebracht.

© Fraunhofer IGB
Übersichtsaufnahme.
© Fraunhofer IGB

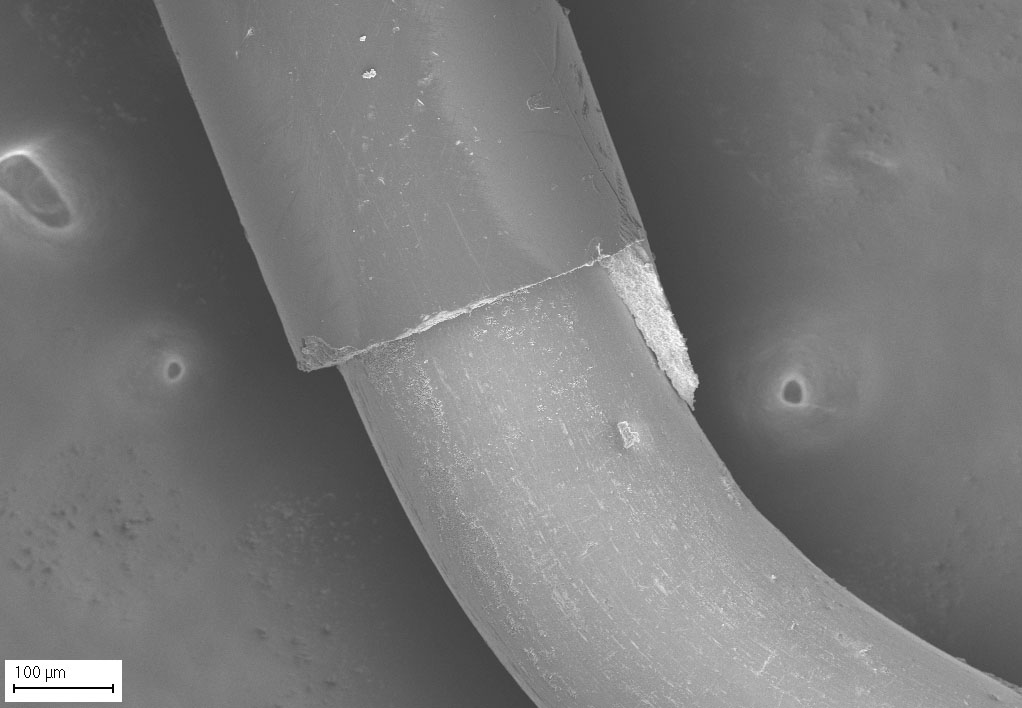

Detailansicht, Querschnittansicht der Membranschicht an einer aufgebrochenen Stelle.

Polymere Mixed-Matrix Hohlfasermembran im Querschnitt

© Fraunhofer IGB

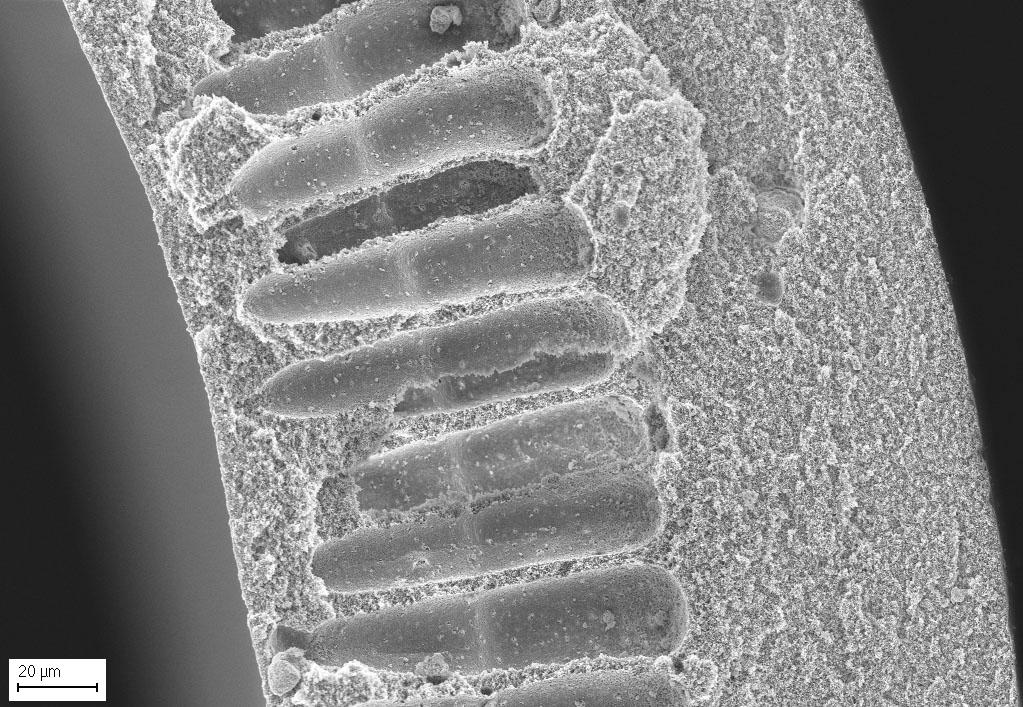

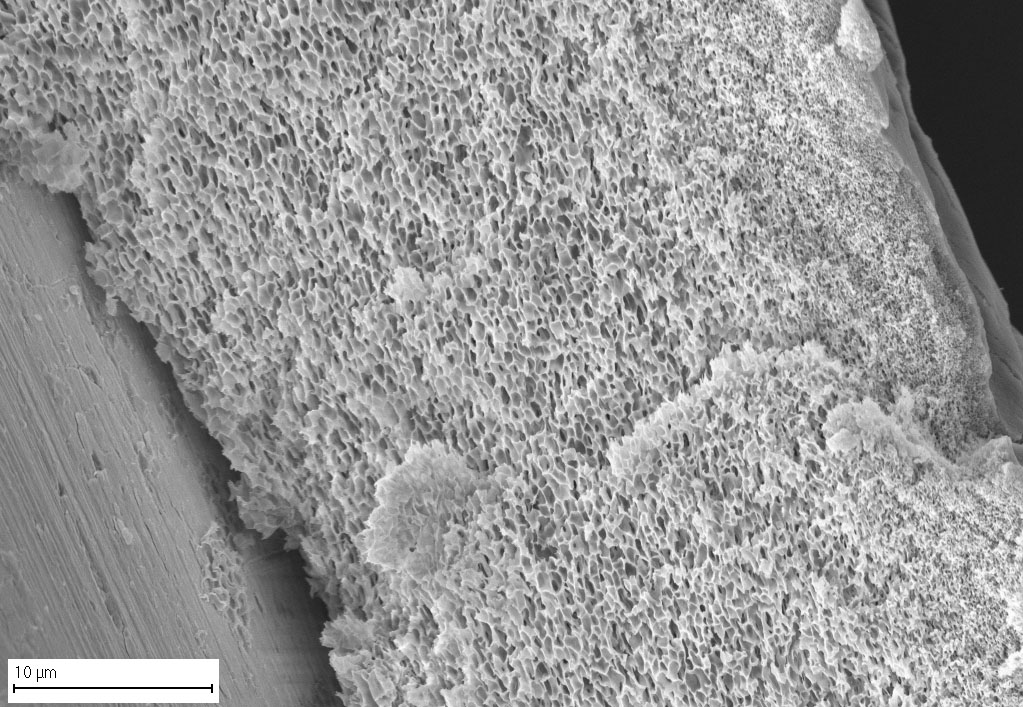

Die poröse Struktur der Membran zeigt zur inneren Oberfläche fingerartige Makrohohlräume.
© Fraunhofer IGB

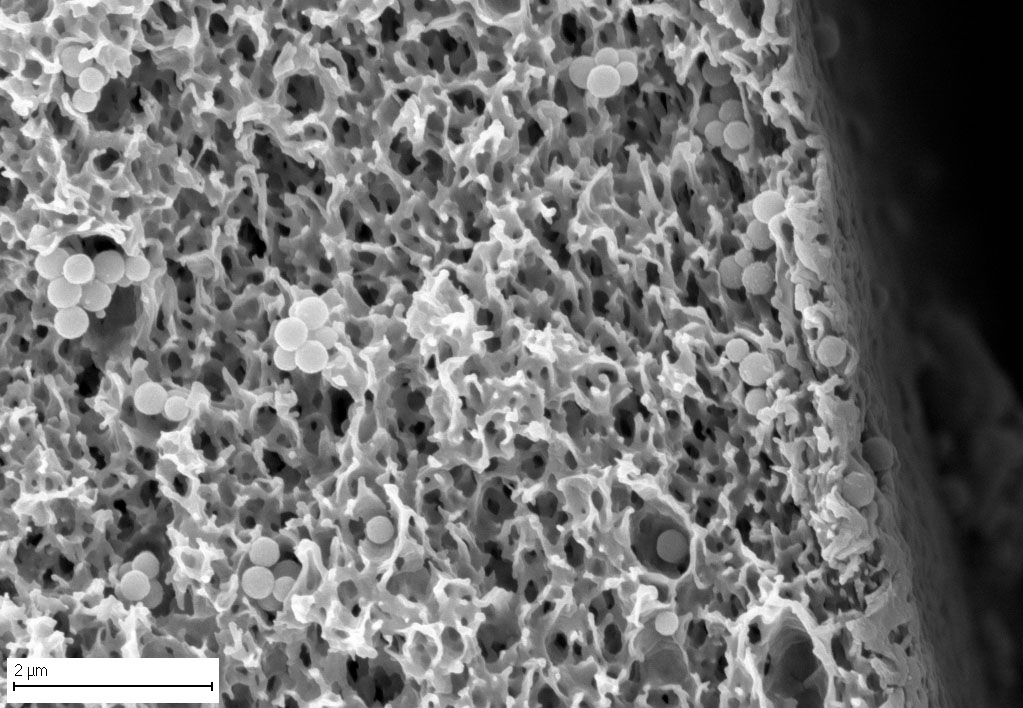

In die Struktur eingebettete Partikel kleiner 1 µm sind erkennbar.

Hochauflösende Abbildung der Oberflächenstruktur von Nanopartikeln

Mittels Emulsionspolymerisation wurden ca. 300 nm große Nanopartikel hergestellt. Die Probe wurde nicht besputtert.

© Fraunhofer IGB

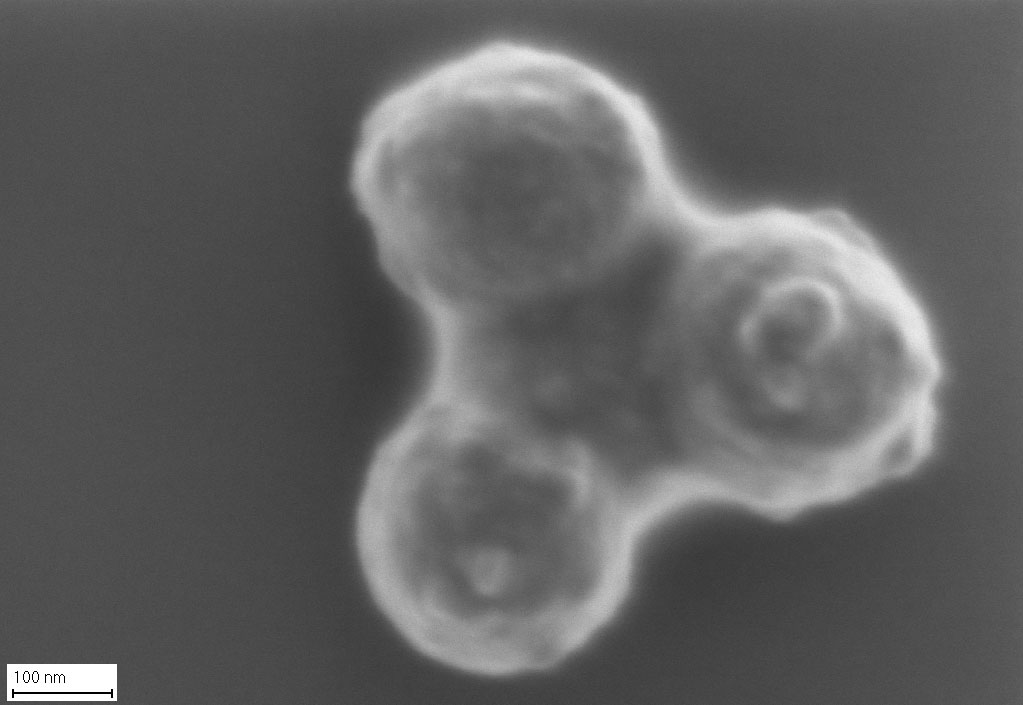

Die Partikeloberfläche erscheint unscharf und verschwommen.
© Fraunhofer IGB

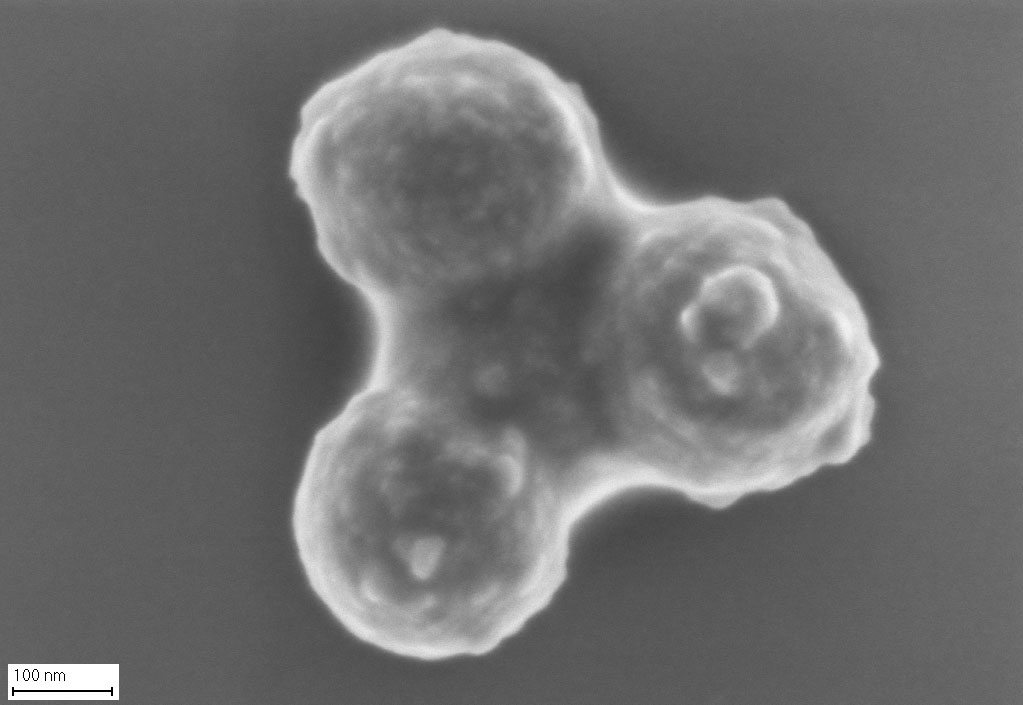

Die Bildaufnahme erfolgte mit deutlich niedrigerer KV, eine feine Struktur ist nun erkennbar.

Glaskapillare mit partikulären Verunreinigungen

© Fraunhofer IGB

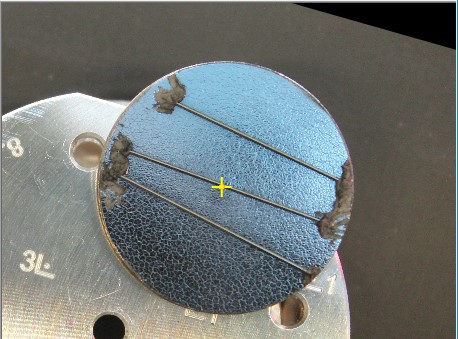

Präparation der dünnen (Ø ca. 0,4mm) Glaskapillaren auf REM-Probenträger.
© Fraunhofer IGB

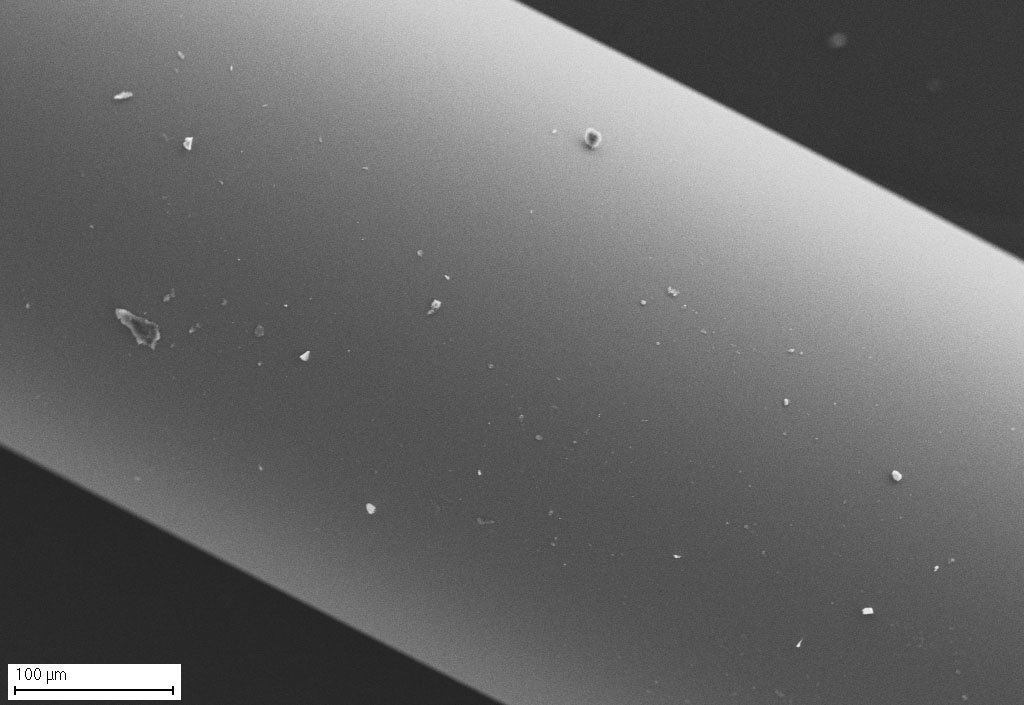

REM Übersichtsansicht, die partikulären Verunreinigungen in der Größe von wenigen µm sind erkennbar.

Nachfolgende Bilder und Spektren

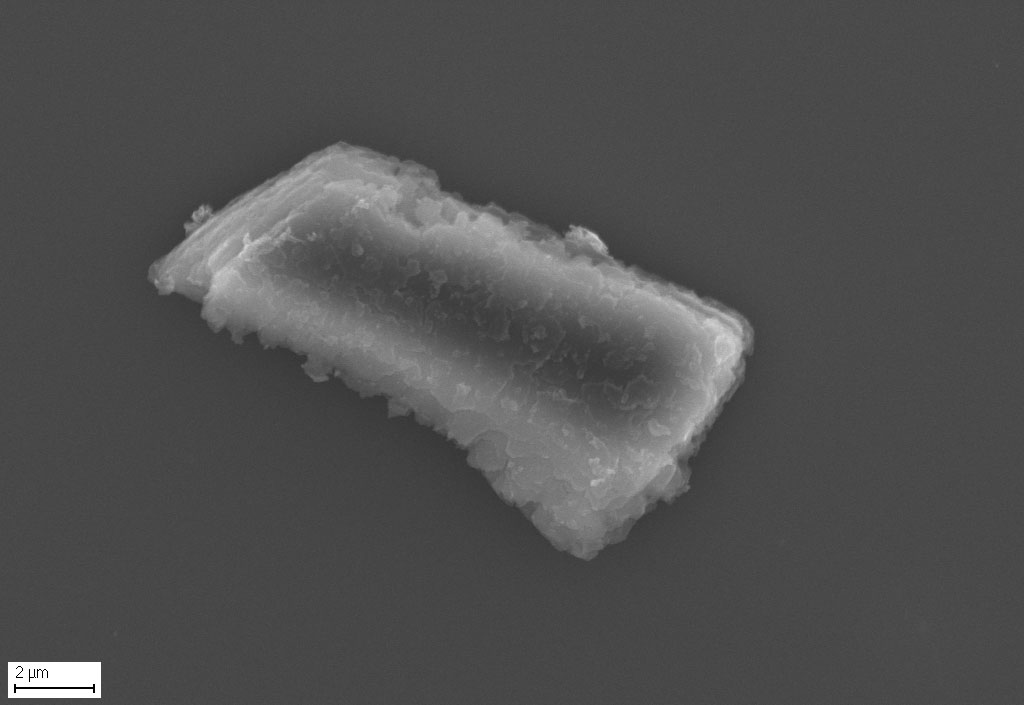

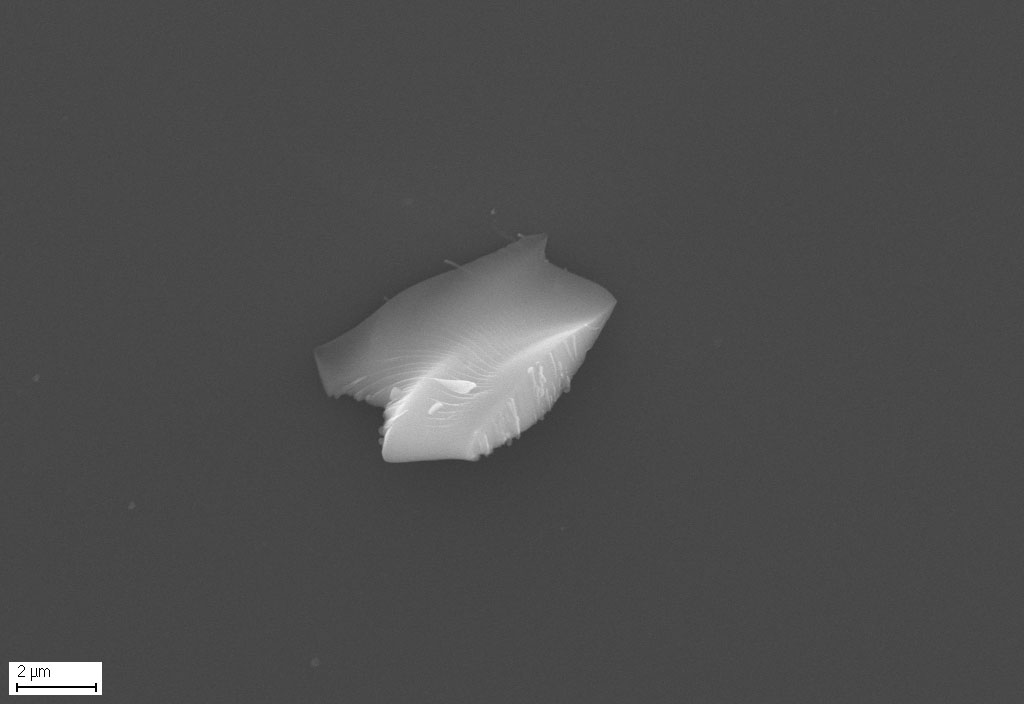

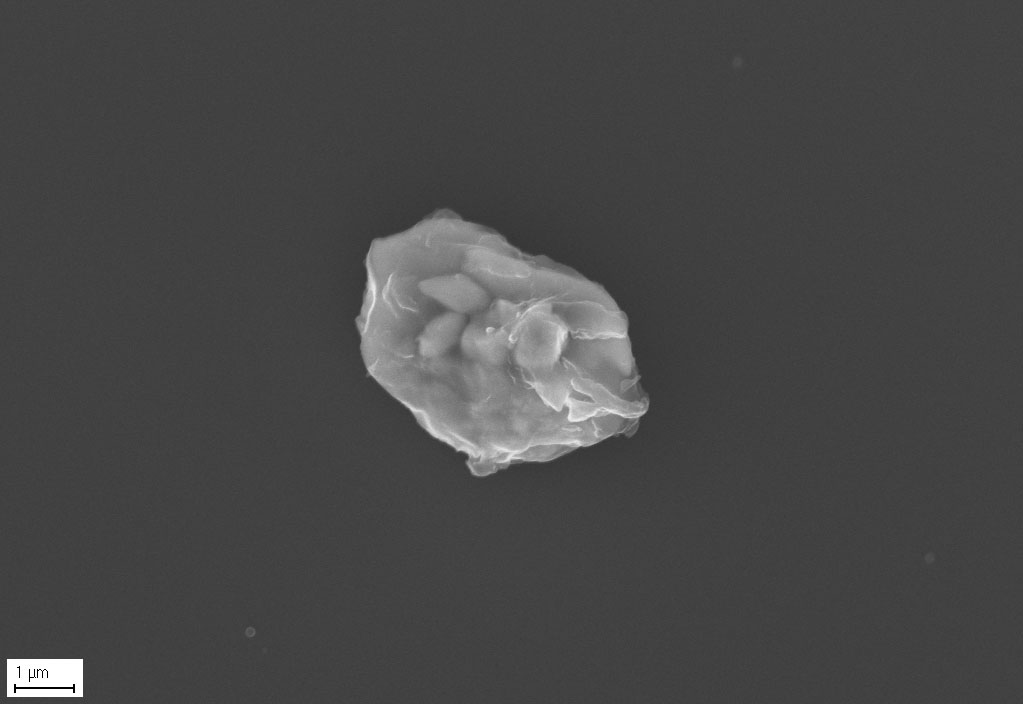

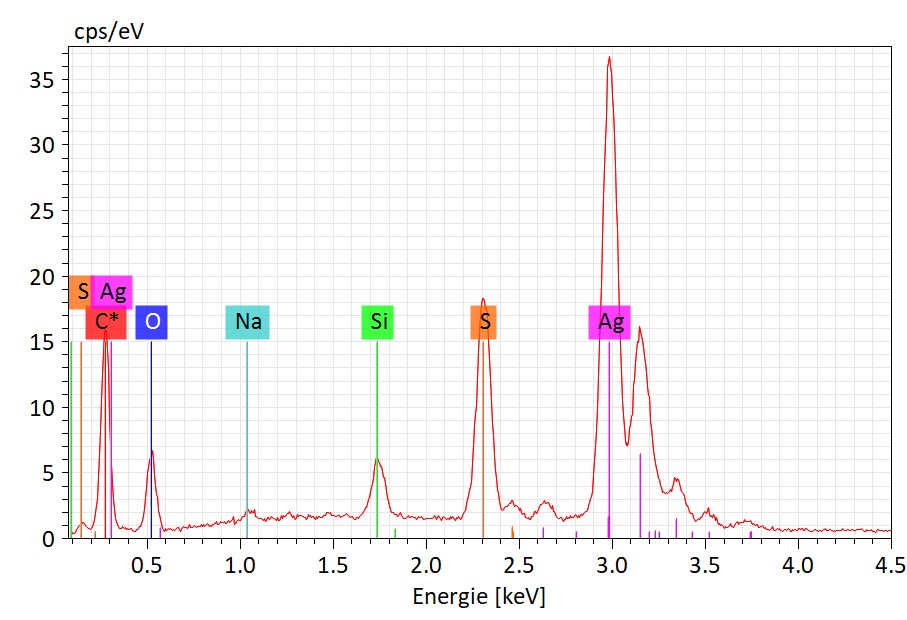

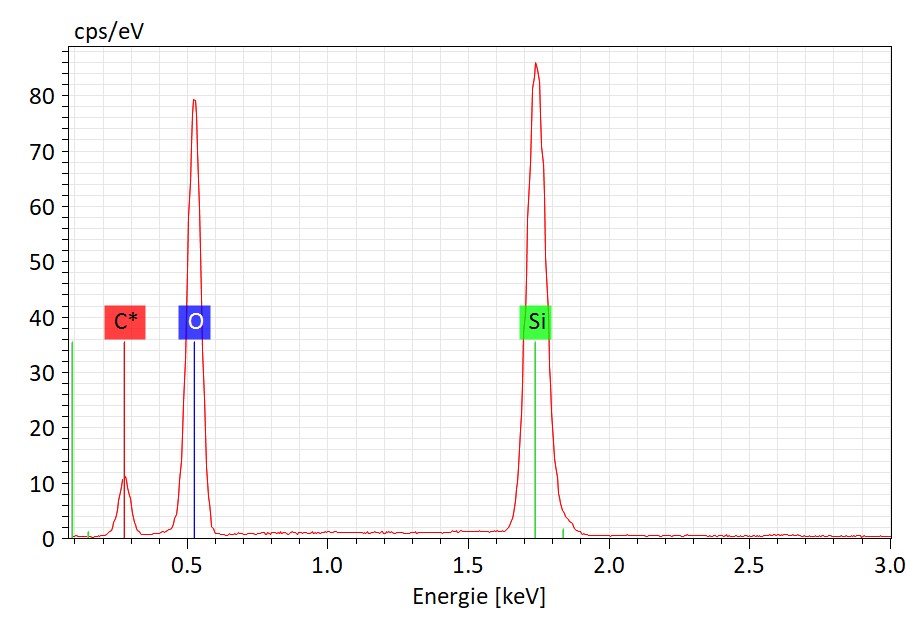

REM Detailansicht und EDX-Spektren von Partikeln. Die EDX-Spektren geben Hinweise auf die unterschiedlichen Elementzusammensetzung der Partikel.

© Fraunhofer IGB
Partikel 1
© Fraunhofer IGB
Partikel 2
© Fraunhofer IGB
Partikel 3
© Fraunhofer IGB
Partikel 1
© Fraunhofer IGB
Partikel 2
© Fraunhofer IGB
Partikel 3
